PCS500数字存储示波器，是通过计算机并口连接的，显示波形在计算机上完成的，并与计算机完全隔离，还可以利用互联网进行远端测试传递论证等，示波器和瞬态   记录仪有二个独立的通道，采样频率高达1GHz，所有在屏幕上显示的波形都能以文档方式保存，或进行波形比较。

技术指标：

配置:

PCS500A主机，9-10Vdc / 1000mA适配电源 ，2 根测试探头 ，PC 并口电缆，使用手册，

CD 盘软件

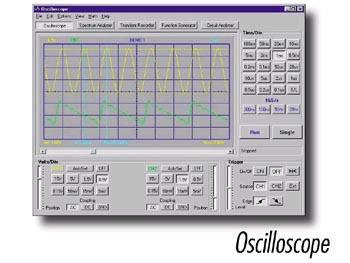

示波器 :

  l)  时基 : 每格20ns 到 100ms

 2)  触发源 : CH1, CH2, 外部或自由运行

 3)  触发沿 : 上升或下降

 4) 触发电平 : 每格1/2步调节

 5)  插值计算 : 线性或平滑

 6)  标记 : 电压和频率

 7)   输入灵敏度 : 5mV 到 15V / 每格 并有自动设置功能

预触发功能

 8)   真 RMS 读数(only AC component)

 9)   采样深度 : 4096 个采样点 / 每通道

 10)  采样频率 :

 11) 实时采样 : 1.25KHz 到 50MHz

 12) 重复采样 : 1GHz

频谱分析 :

  1)  频率范围 : 0...1.2KHz 到 25MHz

  2)  线性 或 对数在时基刻度下

  3)  运行原理 : FFT (快速富立叶变换)

  4)  FFT 解析度 : 2048 线

  5)  FFT 输入通道 : CH1 或 CH2

缩放功能

  6) 对频率和振幅进行标注

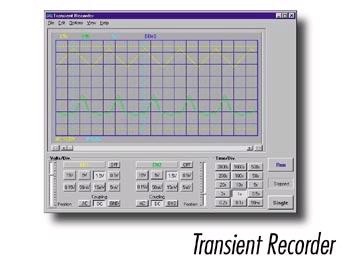

  7)  瞬态记录仪 :

  8)   时间刻度 : 20ms/每格 到 2000s/每格

  9)  最大记录时间 : 9.4小时/每屏

数据自动存储

  10) 大于一年的数据自动记录

  11) 最大采样数 : 100点/s

  12) 最小采样数 : 1点  / 20s

  13) 对时基和振幅进行标注

缩放功能

  14) 在屏幕上记录和显示

  15)  数据格式 : ASCII

示波器

瞬态记录仪：

  1)   输入 : 2 通道, 1 个外触发通道

  2)   输入阻抗 : 1Mohm // 30pF

  3)   频率响应 : 0Hz 到 50MHz (± 3dB)

  4)   最大输入电压 : 100V (AC + DC)

  5)   输入耦合 : DC, AC 和 地

  6)   与计算机完全隔离

  7)    支持电压: 9-10Vdc / 1000mA

  8)     最低系统配置 :

  9)     IBM  PC及兼容机

 10)   Windows 95, 98, ME (Win2000 或 NT )

 11)    SVGA 显示卡 (最小分辨率 800x600)

 12)     鼠标

 13)    并口

 14)    CD-ROM 驱动软件
